产品特点: 1.产品外型细长机身设计,整洁美观行程最大化利用。 2.机械式浮锁设计,最小检知0.2mm。 3.防撞检知功能,在拧紧区域都能有效感知异物,及时阻止Z轴前进有效保护产品及拧紧轴不受损坏。 4.吸嘴不接触产品,有效保护产品表面。由Z轴电缸独立推进螺丝刀,弹簧自由压缩力推进螺刀拧紧。 5.可编程数控电动螺丝机,可以多段控制速度,适合复杂的拧紧工艺。 6.螺钉拧紧总是需要一个行程的补偿。因此,所有自动拧紧螺刀都配有轴向导轨和弹簧来调节每次拧紧落座过程的轴向压力。我们无需使用定制的带有内置弹簧导向的刀头和套筒,国际标准批嘴和吸嘴都可兼容适用。
产品编号
产品描述
参数

1、高精度扭力控制,扭力精度达到±3%—±5%;

2、采用高端进口马达,产品寿命长,免维护;

3、精确的浮高/滑牙检测,反馈给PLC或控制卡作异常处理;

4、精准的入牙检测功能,保证拧紧信号的精准启动;

5、锁付结果可追溯、可导出、可上传MES系统;

6、16种拧紧任务,每种任务支持5个拧紧步骤,拆卸任务支持2个拆卸步骤,保证拧紧拆卸工艺高可控性;

7、支持RS232/485 Modbus RTU通信协议,扩展性强,支持多路IO输入/输出,

可非标定制TCP/IP网口,可快速构建智能锁付系统;

8、安装简单,调试简易,提供二次开发的接口和技术支持;

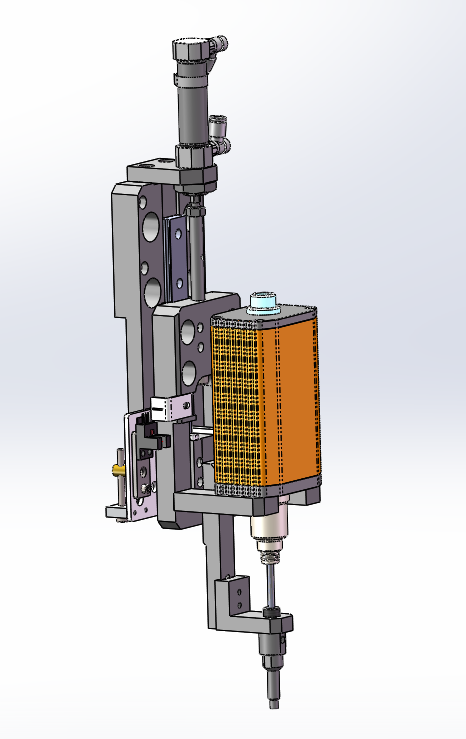

1.拧紧轴
产品特点:
1.产品外型细长机身设计,整洁美观行程最大化利用。
2.机械式浮锁设计,最小检知0.2mm。
3.防撞检知功能,在拧紧区域都能有效感知异物,及时阻止Z轴前进有效保护产品及拧紧轴不受损坏。
4.吸嘴不接触产品,有效保护产品表面。由Z轴电缸独立推进螺丝刀,弹簧自由压缩力推进螺刀拧紧。
5.可编程数控电动螺丝机,可以多段控制速度,适合复杂的拧紧工艺。
6.螺钉拧紧总是需要一个行程的补偿。因此,所有自动拧紧螺刀都配有轴向导轨和弹簧来调节每次拧紧落座过程的轴向压力。我们无需使用定制的带有内置弹簧导向的刀头和套筒,国际标准批嘴和吸嘴都可兼容适用。




2.扫码枪
支持一维码,二维码扫描,低于1:5000000误码率,640*480 CMOS,识别精度>=5mil。
支持手动按扭扫码和自动感应扫码,支持RS232通信。通过串口将扫描采集到的数据传输给工控平板电脑。




3. 批头
对应螺丝范围:M0.8-M12.0。S、L、ML、XL、HL和HXL型智能电批连接半月形尾缺批头,DXL、TXL001和TXL002型智能电批连接内六角批头。

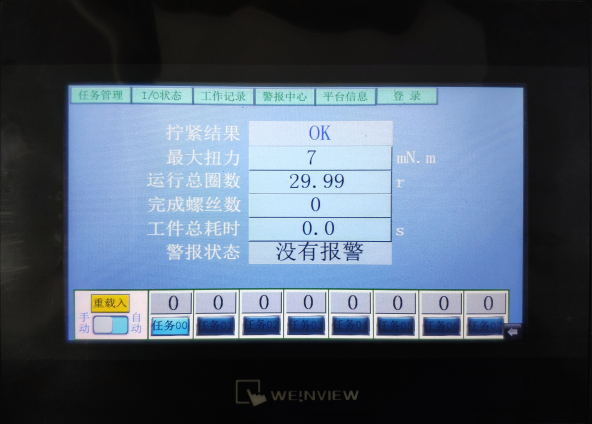

4.触摸屏
产品特点
(1) 良好的人机交互界面;
(2) 即插即用的移动终端;
(3) 简单便捷设置电批的各类参数;
(4) 通过内部指令,控制电批拧紧/拧松动作;
(5) 显示电批的报警信息,IO状态和拧紧结果;
(6) 数据可保存,记录可追溯;




5.工业平板电脑
Win7操作系统,128G固态盘,2G内存,2*RS232 2*USB2.0,2*USB3.0。




6.管理软件
管理软件系统作为数据采集和处理的中心;它需要长期稳定的运行,每天产生大量的工作数据,故系统必须拥有一定的自我管理和维护功能,防止大量工作的记录给系统带来来负担。
(1)系统软件主界面
主要分为四部分区域,具体为:
① 左上角功能菜单;
② 右上角功能选项卡页面;
③ 中间功能模块显示区;
④ 底部状态栏,显示通信,任务详情,报警情况;


(2)通信设置
系统默认设备号为1,默认通信波特率为115200,通信端口号自动识别;软件通常会自动连接。
[扫描查找] 该功能可以查找到正常连接在线的设备。

(3)设备信息
连接成功后弹出该手持式智能控制器型号和管理软件版本信息

(4)任务规划
任务规划是系统中的一个重要功能,设定参数合理性决定智能拧紧系统的工作效率和锁付的成功率。

(5)调试执行
调试执行 每条任务的实际运行情况,并根据实际运行的情况对任务作出相应的调整;
长按下[拧紧]按扭开始执行拧紧,抬起手指停止拧紧;
长按下[拧松]按扭开始执行拧松,抬起手指停止拧松;
长按下[自由转动]按扭开始执行自由转动,抬起手指停止自由转动;
[注意:命令源切换为PC软件时,请先确认IO端的正转/反转/自由转三种状态是否已经撤销,否则切换不成功。]

(6)工作波形
拧紧波形是拧紧过程的全程状态反馈;通过对位置,速度,电流,扭力的波形可以分析拧紧过程中出现的各类问题。
显示每颗螺丝锁附时整个过程的详细波形数据,采样精度3ms。框选部分区域放大波形,右键点击返回波形上一次放大显示状态。当需要保存波形时,需要在系统附加项中设定采集数量,然后切换到当前波形模块;不在该模块中,波形不会被采集,更不会被保存。

(7)输入输出状态
I/O显示当前控制器输入输出,工作状态,报警状态;灰色表示无信号,绿色表示有信号。
控制输出状态勾选时,可以强制输出IO信号。

(8)警报中心
警报信息有编号、报警名称以及出现的原因分析,这样可以迅速定位问题所在。控制器中能保存10条警报记录,采用先进先出方式,移除排在最未位的警报记录。
点击“清除警报”,可以清除所有警报记录。
报警功能选择可以屏蔽或开放某些报警。
注:出现报警时,ERR端口都会输出指示,具体警报类别,可根据输出的ERR0~ERR3的输出代码对应查找。

(9)工作记录
工作记录模块记录拧紧系统在一段时间内工作数据统计情况。
记录每一颗螺丝的拧紧过程参数和拧紧结果。最多保持21000条记录,超过21000记录后,系统自动维护记录的删减。
(1)点击[查询]查询的是全部记录;可以通过设置查询条件来实现精确查询。
(2)[清除记录] 清除所有已经存在的记录,将记录清空。
查询时统计数据中显示“OK”、“NG”以及“ 未完成”这三种状态;统计总数为三者总和;
(3)扫描已经拧紧完的产品,会显示该产品相关螺丝拧紧结果和该产品对应的照片和螺丝位置。

(10)波形对比
最多可选择十条波形进行对比,波形类型必须是相同的类型,对比拧紧过程的一致性。

(11)系统附加项
多台控制器在组网过程中,必须为不同的控制器设定不同的设备号。改变设备号时软件会自动提示是否继续。并提示修改设备号成功与否。
工作记录保存时间和保存路径可根据实际需要设定。
波形记录保存的数量和保存路径可设定。
注意:波形记录保存需要切换到波形显示页面才会生成波形记录文件;波形记路文件保存路径不能与工作记录保存路径相同,以免系统在自动管理文件时,误删记录文件。

(12)权限管理
对用户权限进行管理,针对不同的用户使用授以不同的权限。

(13)产品工件管理
产品工件信息增删改查管理;设定样板类型的螺丝数量和图片信息,以方便工人调取相关产品拧紧要求和工艺信息。
① 支持任务链技术,让在同一工件上不同规格螺丝在拧紧过程中,能自动无缝切换任务;可以是单任务操作,也可以是多任务串行操作;
② 支持产品工件信息增删改查管理;
③ 支持扫码查询;

(14)防漏拧功能
使用红外感应技术,配合软件任务链对拧紧过程管理。当移除未完成任务链的工件时,系统提示报警。

未找到相应参数组,请于后台属性模板中添加
下一个
HDXL-002型手持式智能电批
HDXL-002型手持式智能电批
交流电压:220V 扭力范围:10.0-70.0kgf.cm 自动模式速度:30-600rpm 高速模式速度:30-600rpm 重量:0.9kg 扭力精度:±5%
HDXL-001型手持式智能电批
HDXL-001型手持式智能电批
交流电压:220V 扭力范围:5.0-42.0kgf.cm 自动模式速度:30-800rpm 高速模式速度:30-800rpm 重量:0.9kg 扭力精度:±5%
HXL-002型手持式智能电批
HXL-002型手持式智能电批
交流电压:220V 扭力范围:6.0-15.0kgf.cm 自动模式速度:30-700rpm 高速模式速度:30-700rpm 重量:0.45kg 扭力精度:±5%
HS型手持式智能电批
HS型手持式智能电批
交流电压:220V 扭力范围:0.1-0.8kgf.cm 自动模式速度:30-1200rpm 高速模式速度:30-1800rpm 重量:0.35kg 扭力精度:±5%
TXL-004型机用式智能电批
TXL-004型机用式智能电批
直流电压:80-120V 交流电压:60-80V 扭力范围:20.0-60.0kgf.cm 自动模式速度:30-900rpm 高速模式速度:30-900rpm 重量:2.3kg 扭力精度:±5%
TXL-003型机用式智能电批
TXL-003型机用式智能电批
直流电压:80-120V 交流电压:60-80V 扭力范围:60.0-180.0kgf.cm 自动模式速度:30-300rpm 高速模式速度:30-400rpm 重量:2.3kg 扭力精度:±5%
S型机用式智能电批
S型机用式智能电批
直流电压:24-48V 扭力范围:0.1-0.8kgf.cm 自动模式速度:30-1200rpm 高速模式速度:30-1800rpm 重量:0.4kg 扭力精度:±5%
L型机用式智能电批
L型机用式智能电批
直流电压:24-48V 扭力范围:0.3-2.0kgf.cm 自动模式速度:30-1200rpm 高速模式速度:30-1800rpm 重量:0.5kg 扭力精度:±5%
ML型机用式智能电批
ML型机用式智能电批
直流电压:36-60V 扭力范围:1-4kgf.cm 自动模式速度:30-1200rpm 高速模式速度:30-1800rpm 重量:0.6kg 扭力精度:±5%
